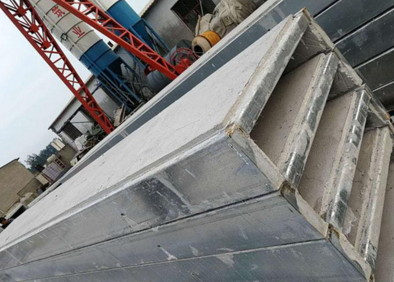

鋼骨架輕型板集輕質、承重、節能、防火、隔聲、泄爆、抗震等功能于一體，既保持了傳統鋼筋混凝土構件安全度高、使用壽命長的優點，又滿足了現代建筑對輕質、節能、環保的要求。

　　鋼骨架輕型板主要用于非地震區及抗震設防烈度≤8度地區的工業與民用建筑，對于質量要求比較嚴格，所以在生產制作時就要注意以下幾個方面的細節：

　　1、鋼骨架采用焊接或者螺栓連接，采用焊接時焊縫質量等級要達到三級，焊縫高度為4毫米。

　　2、鋼骨架輕型板內的鋼絲網采用ф5與ф3的焊接鋼絲網片，其中ф5為受力鋼筋，伸入支座長度不小于50毫米，ф3為分布鋼筋，伸入支座長度不小于30毫米，且應有一根橫向筋在支座內。

　　3、為了保證鋼骨架輕型板所用芯材的整體性，芯材分層澆筑時應在下層初凝前澆筑上層。

　　4、對于屋面板頂面、外墻板外側面的芯材澆筑時，應比鋼邊框高出20毫米。

　　5、鋼骨架輕型板的受力筋保護層厚度應≥20毫米。

　　6、鋼骨架輕型板上不得隨意開洞，當洞口尺寸大于200毫米時，應另行設計，并應在制作時事先預留，特殊情況下需要現場開洞時應由廠家配合完成。

　　7、鋼骨架輕型板的邊框應進行除銹處理，除銹等級為st2，C06-1鐵紅醇酸防銹漆兩道，C04-2各色醇酸磁漆兩道，膜厚為120μm，且鋼邊框與芯材接觸的表面不能刷漆。

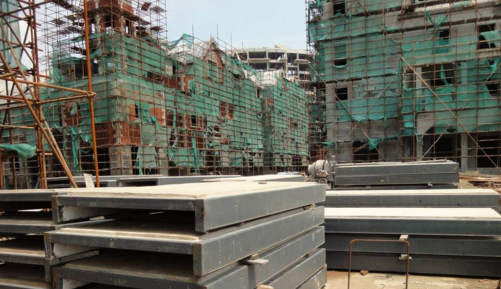

　　輕型板已成為一種新型、環保的建材產品，被廣泛的應用于工業與民用建筑的屋面板、樓面板、墻板等。

　　鋼骨架輕型板的熱軋復合法：

　　鋼骨架輕型板的生產技術可謂是不停的進步的一項技術，就目前而言，鋼骨架輕型板制備技術分以下幾種：軋制復合法，爆炸復合法，爆炸+軋制復合法、擴散復合法。

　　軋制復合法包含熱軋和冷軋復合法，熱軋復合法是將覆層和基層金屬事先組坯，為防止在加熱過程中界

　　面氧化，將組坯周邊預先焊接。將組坯加熱后，在軋機大壓量的作用下，將覆層和基層牢固的復合在一起。

　　熱軋復合法的優點有：工藝簡單、界面結合強度高、環保無污染、軋制力較小，軋機的承載能力較低，交貨速度快，不受天氣空氣介質影響。

　　冷軋復合法是在軋機的壓力作用下是金屬復合，復合時普碳鋼側的碳元素不會像不銹鋼側擴散，可以實現多種組元的結合尺寸精確，效率高，但該生產方法需要較大的臨界變形量，較高的軋制設備的承載能力。所以，目前國內外廣泛應用熱軋復合法。
