輕質隔墻板出現裂縫之后，有哪些解決措施？

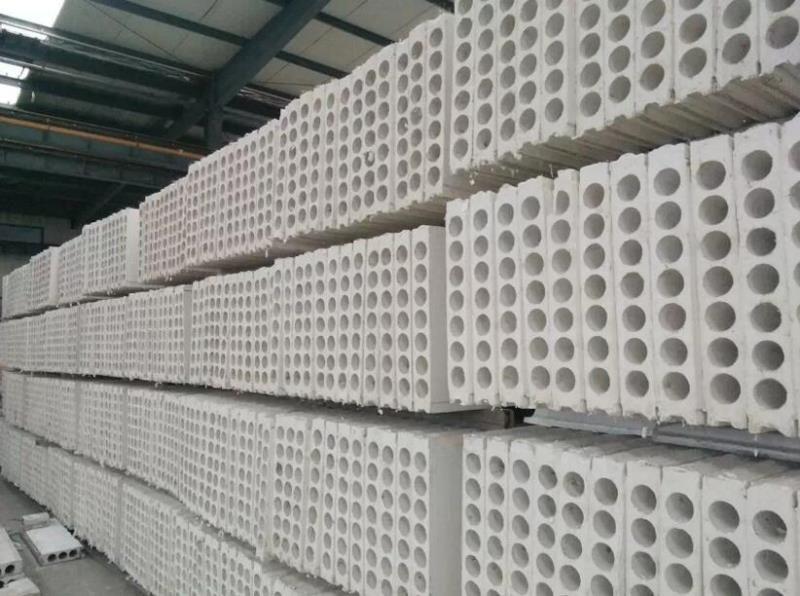

    1.降低輕質隔墻板的干燥收縮率。首先，在墻板生產時要求廠家對按規范要求保證墻板養護期必須達到28天，強度達到;其次，在墻板養護28天后，對墻板進行烘干，含水率控制在5%以內，經過實際數據檢查，烘干后的墻板干燥收縮率小于0.4mm/m，烘干前的墻板干燥收縮率在0.8mm/m左右;后，要求廠家提供的墻板必須塑封好，在運輸過程嚴格注意防水處理，以確保墻板安裝前狀態和烘干后的狀態保持一致。經過技術分析，通過以上手段控制墻板的干燥收縮率可以使裂縫產生幾率降低。

    2.改進墻板的施工工藝。針對墻板裂縫主要產生在板與板拼縫出、與柱、梁交接處、門窗洞口周圍的特征，經過技術分析發現，主要是由于接縫處砂漿不夠飽滿、砂漿與墻板未能很好的粘結而產生的空隙導致板與板之間、板與柱、梁之間產生抗拉強度不夠，在應力大于粘結強度的時候產生裂縫。經過總結分析，對墻板安裝工藝進行了改進。首先，對接縫處構件進行基層清理，去除表面的灰塵、油污等后，之后刷界面劑增加砂漿與構件的粘結強度;其次，接縫處采用“后澆法”灌注砂漿。增大拼縫的空間，在板與板之間、板與柱、梁之間形成后澆帶，保證砂漿完全能夠灌注到拼縫處;后，門窗洞口四面陽角處鋪設玻纖網格布，提高拼縫處砂漿粘結強度。經過技術分析和現場觀測，通過以上施工工藝改進，墻板產生裂縫的幾率降低了30%。

    3.合理對施工后的墻板進行養護。墻板安裝后，對接縫處砂漿進行合理養護，養護的時間不低于7天。

    綜合上述，輕質隔墻板裂縫可以通過控制墻板的干燥收縮率、改進墻板施工工藝、合理養護等方式進行防治，通過現場觀察分析經過上述方式進行防治后的墻板在2年、4年后均未出現裂縫。隨著我國城市化進程的不斷發展，考慮輕質隔墻板在節能、環保、利廢、防火等方面的綜合優勢下，輕質隔墻板應用將更為廣泛。同時考慮到傳統輕質隔墻板的一些質量通病，需要加強新型節能墻體材料的研究和施工工藝的優化，以滿足市場的進一步需求。

• 上一篇： 鋼骨架輕型板的性能
• 下一篇： 發泡水泥復合板特性分析
