本公司已經(jīng)通過ISO9001國際質(zhì)量體系認(rèn)證
15286837760
18530912354
18530912354

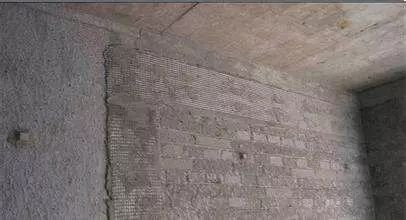

鋼骨架輕型板的抹面層出現(xiàn)開裂，受很多因素的影響。今天小編就為大家分享一下其中的三種影響因素。
一是物質(zhì)因素
外保溫隔熱板密度應(yīng)為18~22kg/m3，有的施工單位會以次充好，采用低于18kg/m3的隔熱板，密度不夠，容易造成墻體開裂；保溫隔熱板自然收縮期在自然環(huán)境下長達60天，由于生產(chǎn)企業(yè)資金周轉(zhuǎn)、成本控制等因素，陳化時間不到7天，保溫隔熱板就開始上墻，這樣的結(jié)果是，外保溫隔熱板在上墻后繼續(xù)收縮，再粘附保溫隔熱板上的抹砂漿層拉裂；
二是施工技術(shù)
采用粘結(jié)劑厚度、多層板材、表面打磨找平法進行調(diào)整，基層表面的平整度太大，容易造成保溫質(zhì)量問題；基層表面的灰塵、顆粒等阻礙粘貼的物質(zhì)未進行界面處理；保溫板材粘結(jié)面積太小，不符合規(guī)范要求，不能達到粘結(jié)面積的質(zhì)量要求；在暴曬或高溫條件下施工米面砂漿層，造成面層開裂；
三是溫差變化
膨脹型聚苯板與抗裂型砂漿導(dǎo)熱系數(shù)不同，其導(dǎo)熱系數(shù)為0.042W/(m？抗裂砂漿的導(dǎo)熱系數(shù)為0.93W/(m)。與熱傳導(dǎo)系數(shù)相差22倍。夏日陽光直射時，抹面砂漿表面溫度可達50~70℃，遇驟雨，抹面砂漿表面溫度降至15℃左右，溫差可達35~55℃。這樣的溫差變化及晝夜溫差、季節(jié)溫度的影響，造成抹灰層量差變形，易產(chǎn)生裂縫。
