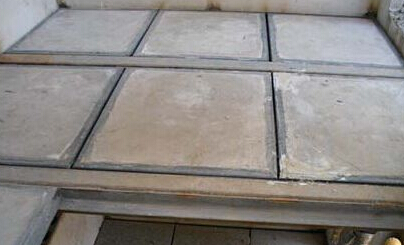

鋼骨架輕型板是一種新型建筑建材,其可以代替壓型板施工工藝工法,可以代替彩鋼板解決防火性能差、不隔熱保溫、冷凝結霜滴水等問題.

　　鋼骨架輕型板是由輕集料混凝與鋼骨架構,深入地講它是由鋼骨架、發泡混凝土芯材、防水砂漿面層構成.如果再詳細地說,必須強調億實筑業生產的鋼骨架輕型板是由熱鍍鋅輕型鋼邊框、肋筋、冷拔低碳鋼絲網;發泡混凝土、膨脹珍珠巖、纖維素纖維、抗裂活性增強劑;耐堿玻璃纖維、耐磨抗滲防水防裂砂漿構組成,采用獨特工藝和配方,分層澆筑成型.

　　鋼骨架輕型板的生產工藝流程主要如下:

　　1、骨架加工,包括熱鍍鋅輕型鋼邊、加強龍骨肋筋方鋼、冷拔低碳鋼絲網的加工,然后是全部焊接,這是億實筑業自己的工藝要求,霸州生產工廠嚴格執行.

　　2、將焊接好放置在生產制造平臺上,鋪設好所有輔材和原料.

　　3、攪拌發泡混凝土芯材,上料、混合:通過上料系統將定量的水泥、發泡劑、穩泡增強劑加入攪拌機,干混30秒鐘;攪拌:將定量的溫水加入攪拌機,濕攪拌2分鐘;將定量的發泡劑加入攪拌機攪拌8-15秒鐘.發泡發泡過程約3-5分鐘.

　　4、注模,將發泡好混凝土注入到鋼骨架中,攤平、搗實、抹平.

　　5、面層強化處理,雙面鋪設耐堿玻璃纖維網格布,然后攪拌聚合物防水砂漿抹平.

　　6、進入初期養護階段,如果需要在鋼骨架輕型板上鋪設裝飾材料,可以在此階段進行,這是億實筑業獨有工藝.

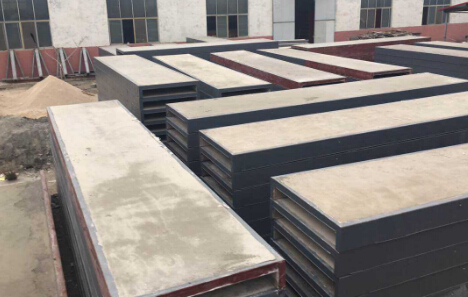

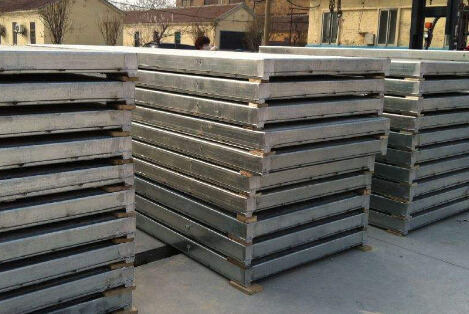

　　7、質檢養護階段,鋼骨架輕型板不需要脫模,因為鋼邊框就相當模具,從生產制造平臺移走,碼壘靜待出廠.

　　鋼骨架輕型板表面除銹

　　1、經過處理的工作表面會附有一層鈍化膜,厚度約為1微米,它是除銹劑中特制的無機物和鋼骨架輕型板反應的生成物,可起到保護鋼骨架輕型板的作用.

　　2、為達到更好的除銹效果,若被處理材料表面銹蝕嚴重,應先將銹蝕較重的部分用鋼刷或其他機械方法除去,再用除銹劑處理.若被處理材料表面油污較厚,應先除油污后,再用除銹劑進行處理.

　　3、經過處理的工件要分開碼放整齊,以利干燥.除銹后的工件請自然風干或吹干,切勿用清水沖洗.工作干燥后應盡快噴漆或涂防銹油.

• 上一篇： 樓層板的優點、構造要求以及施工方法
• 下一篇： 鋼結構中網架板在建筑領域的實際使用情況
