鋼骨架輕型板是一種新型的輕質輕型建筑板材,其與傳統建筑板材相比具有抗滲性能好、輕質防水的特性.今天向大家詳細介紹一下鋼骨架輕型板的抗滲性能,希望大家再看了本文之后,能夠對這一新型建筑板材有一個細致深入的了解.

　　鋼骨架輕型板在澆筑過程中,抗滲平流層的形成完全是依靠液態芯材的自然流動而形成的.新型輕質無機芯材具備很好的流動性,在板材澆筑過程中,其流動性好的優勢便體現的淋漓盡致,輕型板整個的成型過程甚至不需要人力過多干預,芯材自己便可以憑借流動性好的優勢實現自行成型.芯材在自然流平以后,在板材的表面會形成一層致密的平流層,其內部結構穩定緊密,外界物質很難滲透進入,其屬于憎水性材料,抗滲性能非常優越.

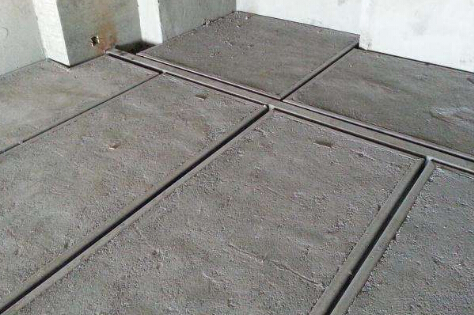

　　鋼骨架輕型板的施工優勢

　　1、鋼骨架輕型板的型號規格很多,我們在生產時根據使用領域的不同,在原材料的使用和做工上也會根據企業所需要的性能參數來進行生產.共同點在于采用的是一次成型的澆注工藝,這樣成品整體性好,剛度強度能滿足對企業對安全、抗震要求高以及跨度較大工程需求.

　　2、與同類型板材相比,鋼骨架輕型板具體來講很大的優勢,他的材質來源較廣,便于規模化和連續化的生產,其質量能得到可靠的保證.所使用材料屬于可循環利用的材料,因此鋼骨架輕型板更符合環保要求.其表面可以按要求進行各種風格的飾面處理,外觀效果比較好.綜合機械性能優良,能滿足不同客戶的不同需求.

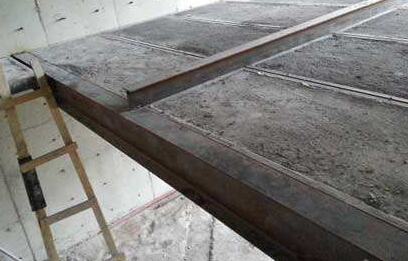

　　鋼骨架輕型板制作時注意事項

　　1、鋼骨架采用焊接或者螺栓連接,采用焊接時焊縫質量等級要達到三級,焊縫高度為4毫米.

　　2、鋼骨架輕型板內的鋼絲網采用ф5與ф3的焊接鋼絲網片,其中ф5為受力鋼筋,伸入支座長度不小于50毫米,ф3為分布鋼筋,伸入支座長度不小于30毫米,且應有一根橫向筋在支座內.

　　3、為了保證鋼骨架輕型板所用芯材的整體性,芯材分層澆筑時應在下層初凝前澆筑上層.

　　4、對于屋面板頂面、外墻板外側面的芯材澆筑時,應比鋼邊框高出20毫米.

　　5、鋼骨架輕型板的受力筋保護層厚度應≥20毫米.

　　6、鋼骨架輕型板上不得隨意開洞,當洞口尺寸大于200毫米時,應另行設計,并應在制作時事先預留,特殊情況下需要現場開洞時應由廠家配合完成.

　　7、鋼骨架輕型板的邊框應進行除銹處理,除銹等級為st2,C06-1鐵紅醇酸防銹漆兩道,C04-2各色醇酸磁漆兩道,膜厚為120μm,且鋼邊框與芯材接觸的表面不能刷漆.

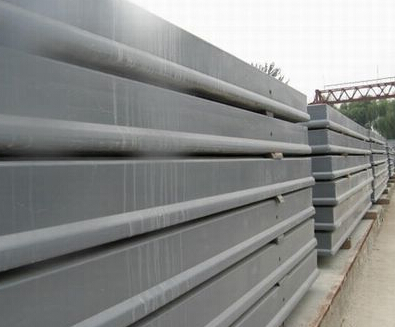

　　如何預防鋼骨架輕型板變形

　　鋼骨架輕型板在使用過程中如果使用不當容易造成變形,我們應該如何預防這種情況的發生呢?

　　1、在焊接鋼骨架輕型板的時候,先把扁鋼校直后在進行技術焊接.假如扁鋼呈現出弧形的曲折狀況時,在焊接的時候,沒有把扁鋼校直,而是把這么的扁鋼直接放在模上焊接,表面上看起來是直的,實際上這時鋼骨架輕型板己經有比較強的內應力存在了.

　　2、在酸洗和熱鍍鋅之前對鋼骨架輕型板進行去掉內應力處理.假如內應力表現出來,外形就成為水平的弓形了.熱鍍鋅沒有被注重起來,而出現的這種狀況.在現代化工業生產中,通常不會發生此類疑問.

　　3、鋼骨架輕型板底座放三個,在兩頭和中心的部位放置即可,千萬不能只放在兩頭,不放中心,上面壓的鋼骨架輕型板多了會致使變形,使其變得不同一水平面上了.

　　4、在運輸過程中放平穩,使其受力均勻,在裝車卸車中不易用力摔打,應當輕抬輕放.

• 上一篇： 鋼骨架輕型板的工藝流程、優勢及其報價
• 下一篇： 鋼構輕強復合板結構特性和特點有哪些
